الدليل الكامل لتصميم غرفة النظافة والبناء: من التخطيط إلى الشهادات

مقدمة

يعد تصميم غرفة النظافة والبناء أمرًا حيويًا للصناعات مثل الأدوية والإلكترونيات. هذه البيئات التي تسيطر عليها تضمن جودة المنتج والامتثال التنظيمي. بناء غرفة نظافة يتجاوز الخبرة التقنية ؛ يتطلب فهمًا عميقًا لمعايير الصناعة.

في هذا الدليل ، ستتعلم الخطوات الرئيسية في تصميم وبناء غرفة التنظيف ، من التخطيط إلى الشهادات. سنناقش كيفية تلبية متطلبات النظافة وتجنب المزالق الشائعة في هذه العملية.

فهم أساسيات تصميم غرفة التنظيف

ما هو تصميم غرفة النظافة والبناء؟

تتضمن عملية تصميم غرفة التنظيف وبناءها إنشاء بيئة تلبي معايير نظافة محددة مع تلبية الاحتياجات العملية للصناعة التي تخدمها. تم تصميم غرف التنظيف لتقليل تلوث الجسيمات وتقلبات درجة الحرارة والعوامل البيئية الأخرى التي يمكن أن تؤثر سلبًا على المنتجات التي يتم إنتاجها أو عمليات تنفيذها.

يشمل تصميم غرفة النظافة عناصر مختلفة ، من المواد المستخدمة في بنائها إلى أنظمة تخطيطها وتدفق الهواء. يعد التوازن بين النظافة مع الوظيفة أمرًا ضروريًا ، حيث يجب أن تكون غرفة النظافة عملية للعمال والمعدات مع الحفاظ على أعلى معايير النظافة.

دور تصنيفات الغرفة النظيفة

تعتبر فئات الغرفة النظيفة ، التي تحددها معايير ISO ، ضرورية لتحديد كيفية تصميم الغرفة. تتراوح هذه التصنيفات من ISO 1 (الأنظف) إلى ISO 9 (الأقل نظافة). تؤثر فئة الغرفة النظيفة على عناصر التصميم الرئيسية ، مثل ترشيح الهواء وأنماط تدفق الهواء وأنظمة HVAC. على سبيل المثال ، تتطلب غرفة التنظيف ISO 5 مرشحات جسيمات عالية الكفاءة (HEPA) ونظام تدفق الهواء المتخصص لتلبية المعايير الصارمة للنظافة.

العوامل التي تؤثر على اختيار فئة غرفة النظافة:

● الاحتياجات الخاصة بالصناعة: قد تتطلب التكنولوجيا الحيوية ISO 5 ، في حين أن الإلكترونيات قد تحتاج إلى ISO 7 أقل صرامة.

● متطلبات المنتج: تؤثر حساسية المنتج الذي يتم تصنيعه على اختيار الفصل.

تأثير فئة الغرفة النظيفة:

تؤثر فئة الغرفة النظيفة على التصميم الكلي ، من المواد المستخدمة للجدران والأرضيات إلى تكوين تدفق الهواء. على سبيل المثال ، غالبًا ما تتميز غرفة نظافة ISO 5 بتدفق هواء أحادي الاتجاه ، في حين أن ISO 7 قد تستخدم تدفق الهواء غير الاتجاهي.

المعايير والمتطلبات الخاصة بالصناعة

كل صناعة لديها مجموعة من اللوائح الخاصة بها التي يجب اتباعها عند تصميم وبناء غرف التنظيف. وتشمل هذه المعايير ISO 14644 ، وممارسات التصنيع الجيدة (GMP) ، والولايات المتحدة Pharmacopeia (USP).

المعايير الرئيسية:

● ISO 14644-1: يصنف هذا المعيار غرف النظافة على أساس نظافة الهواء وعدد الجسيمات.

● GMP: مطلوب لغرفة التنظيف الصيدلانية لضمان جودة المنتج وسلامته.

● USP: ذات صلة بشكل خاص بغرفة النظافة الطبية والصيدلانية ، والتي تحدد متطلبات محددة لمناطق التعقيم والتعقيم.

يعد الامتثال لهذه المعايير ضروريًا لضمان أن غرفة النظافة ليست وظيفية فحسب ، بل تتوافق أيضًا مع اللوائح التي تحكم صناعتها المحددة.

خطوات في تصميم غرفة النظافة وعملية البناء

التخطيط الأولي وتقييم الاحتياجات

الخطوة الأولى في عملية تصميم غرفة النظافة هي تقييم الاحتياجات المحددة للمنشأة. ويشمل ذلك فهم نوع الصناعة ، ومستوى النظافة المطلوبة ، والعمليات المحددة التي ستدعمها غرفة النظافة. تشمل الاعتبارات الرئيسية:

● مستوى النظافة: تحديد فئة ISO بناءً على احتياجات الصناعة.

● تدفق الموظفين: ضمان وجود تدفق سلس وفعال للأشخاص مع منع التلوث المتبادل.

● تحميل المعدات: التخطيط للمعدات التي سيتم استخدامها في غرفة النظافة وتأثيرها على المساحة ، تدفق الهواء ، والتحكم في التلوث.

نصيحة: إشراك أصحاب المصلحة الرئيسيين في وقت مبكر من مرحلة التخطيط لمحاذاة متطلبات النظافة والاحتياجات التشغيلية.

مرحلة التصميم: من المفهوم إلى التصميم الأولي

بمجرد تقييم الاحتياجات ، تبدأ مرحلة التصميم. ويشمل ذلك إنشاء تصميم يحسن المساحة وسير العمل ، مع ضمان أن غرفة النظافة تلبي معايير النظافة المطلوبة.

● تخطيط الفضاء: يتضمن ذلك تصميم تصميم غرفة النظافة ، وضمان وجود مساحة كافية للمعدات والموظفين مع الحفاظ على النظافة.

● اختيار المواد: اختيار مواد مثل الأرضيات الناعمة وغير المسامية والجدران والسقوف التي يسهل تنظيفها ومقاومة للتلوث.

● تكوين تدفق الهواء: اتخاذ قرار بين تدفق الهواء غير الاتجاهي أو غير الاتجاهي بناءً على فئة غرفة النظافة.

المواصفات الفنية ووثائق البناء

بعد التصميم الأولي ، يتم إنشاء وثائق بناء مفصلة لتوصيل التصميم إلى فريق البناء. تتضمن هذه المستندات مواصفات أنظمة HVAC وخيارات المواد وتفاصيل البناء. وتضمن الوثائق الواضحة والدقيقة أن عملية البناء تعمل بسلاسة وتفي بمعايير التصميم.

مرحلة البناء: أثناء البناء ، من الضروري اتباع بروتوكولات غرفة النظافة للحفاظ على النظافة. تساعد تقنيات البناء المتخصصة ، مثل استخدام الهواء المرشح لـ HEPA أثناء التثبيت ، على ضمان عدم تلوث الغرفة أثناء البناء.

أنظمة تدفق الهواء والتحكم البيئي

تدفق الهواء في غرفة التنظيف: الأنواع والأهمية

تدفق الهواء هو واحد من أهم المكونات لتصميم غرفة التنظيف. يزيل نظام تدفق الهواء الملوثات من الغرفة عن طريق توجيه الهواء النظيف إلى الغرفة والسماح للهواء الملوث بالخروج.

● تدفق الهواء أحادي الاتجاه: يتم استخدام هذا النوع من تدفق الهواء في غرف نظافة من الدرجة العالية مثل ISO 5. إنه يدفع الهواء النظيف في اتجاه واحد ، مما يضمن إزالة الملوثات بسرعة.

● تدفق الهواء غير الاتجاهي: يستخدم في غرف التنظيف من الدرجة الأدنى (ISO 7 و ISO 8) ، حيث يتم ترشيح الهواء وخلطه مع هواء الغرفة لتخفيف الملوثات.

مرشحات HEPA/ULPA: يتم استخدام هذه المرشحات لضمان نظافة الهواء. تقوم مرشحات HEPA بإزالة 99.97 ٪ من الجزيئات التي تبلغ 0.3 ميكرون أو أكبر ، مما يجعلها ضرورية للغرف النظيفة عالية الدقة.

اعتبارات تصميم نظام HVAC

نظام HVAC مسؤول عن الحفاظ على درجة الحرارة المناسبة والرطوبة ونظافة الهواء. نظام الحجم بشكل صحيح يضمن أداء الغرفة التنظيف الأمثل. تشمل العوامل التي يجب مراعاتها عند تصميم نظام HVAC:

● التحكم في درجة الحرارة: ضمان بقاء الغرفة ضمن نطاق درجة حرارة محددة.

● التحكم في الرطوبة: الحفاظ على مستويات الرطوبة المناسبة لمنع تراكم أو تكثيف ثابت.

● فرق الضغط: الضغط الإيجابي ضروري لغرف التنظيف حيث تكون حماية التلوث أمرًا بالغ الأهمية.

نصيحة: تعاون مع خبراء HVAC في وقت مبكر من مرحلة التصميم لضمان أن يتمكن النظام من التعامل مع متطلبات الحمل وتلبية متطلبات النظافة.

تغييرات الهواء في الساعة (ACH)

يعد عدد التغيرات في الهواء في الساعة (ACH) عاملاً حاسماً في تحديد نظافة غرفة النظافة. يشير ACH إلى كمية الهواء مرشحات نظام HVAC في ساعة واحدة بالنسبة لحجم الغرفة.

● ISO 5: يتطلب 240-360 ACH.

● ISO 7: يتطلب عادة 30-60 ACH.

يضمن الحفاظ على ACH المناسب أن تفي غرفة النظافة بمعايير النظافة اللازمة.

العناصر الرئيسية لبناء غرفة النظافة

اختيار المواد: الأرضيات والجدران والسقف

يعد اختيار المواد المناسبة لبناء غرفة النظافة أمرًا ضروريًا للحفاظ على النظافة. المواد الناعمة وغير المسامية تقلل من تراكم الجزيئات وجعل التنظيف أسهل. تشمل المواد الشائعة:

● الأرضيات: تستخدم أرضيات الفينيل أو الايبوكسي بشكل شائع لمتانتها ومقاومة التلوث.

● الجدران والسقف: مواد ناعمة وغير مسامية مثل الفولاذ المقاوم للصدأ أو البلاستيك المقوى بالألياف الزجاجية مثالية للغرف النظيفة عالية الجودة.

غرف الرداء والمداخل

تلعب غرف الترسيب (أو غرف ما قبل الرموز) دورًا حاسمًا في تقليل مخاطر التلوث. توفر هذه الغرف مساحة للعمال للتغيير إلى ملابس قاعة نظيفة قبل الدخول إلى البيئة المعقمة. تشمل غرف الترسيح المصممة بشكل صحيح:

● الخطوط الجوية: هذه تمنع التلوث من دخول غرفة النظافة عند فتح الأبواب.

● مناطق التدفق: تقسيم منطقة الرداء إلى مناطق محددة لمهام مختلفة (على سبيل المثال ، التراوح ، التعقيم) يقلل من خطر التلوث المتبادل.

تصميم النوافذ والإضاءة

تسمح النوافذ بمراقبة أنشطة غرفة النظافة وتقليل مشاعر العزلة للعمال. الإضاءة المناسبة ضرورية أيضًا للسلامة والإنتاجية. تشمل الاعتبارات الرئيسية:

● الإضاءة: تفضل مصابيح LED لكفاءة الطاقة والحد الأدنى من ناتج الحرارة.

● وضع النافذة: يجب أن تكون Windows في وضع استراتيجي لتجنب التلوث مع تقديم الرؤية.

نقل المواد والتعامل معها

نقل المواد هو جزء حاسم من تصميم غرفة النظافة. غرف النجاح أو الأبواب المتداولة تقلل من مخاطر التلوث أثناء التحويلات المادية. تضمن هذه الأنظمة عدم تعرض سلامة غرفة النظافة إلى عدم تعرضها للخطر عند نقل العناصر داخل أو خارج.

عملية شهادة غرفة النظافة

دور شهادة الغرفة النظيفة

تضمن الشهادة أن غرفة النظافة تلبي المعايير المطلوبة للنظافة والتحكم البيئي. تشمل الشهادات الرئيسية:

● ISO 14644-1: هذا القياسي يقيس نظافة الهواء وعدد الجسيمات.

● GMP و USP: هذه الشهادات مطلوبة للغرف التنظيف في الصناعات الصيدلانية والطبية.

عملية التصديق

تتضمن عملية إصدار الشهادات عدة مراحل لضمان تلبية غرفة النظافة جميع مواصفات التصميم:

● التصميم المؤهل (DQ): يضمن تصميم غرفة النظافة معايير النظافة.

● تأهيل التثبيت (IQ): يتحقق من تثبيت الأنظمة بشكل صحيح.

● التأهيل التشغيلي (OQ): يختبر عمليات الغرفة النظيفة.

● مؤهل الأداء (PQ): يتحقق من الأداء في ظل ظروف التشغيل الحقيقية.

استكشاف الأخطاء وإصلاحها فشل الشهادة

إذا فشلت غرفة التنظيف اختبارات الشهادات ، فقد تكون هناك حاجة إلى تعديلات. تشمل المشكلات الشائعة مشاكل تدفق الهواء أو المشكلات المتعلقة بترشيح الهواء. من الأهمية بمكان تحديد السبب الجذري وإجراء التغييرات اللازمة قبل إعادة الاختبار.

الصيانة المستمرة والامتثال

المراقبة المنتظمة وإعادة التأهيل

للحفاظ على معايير الشهادات والنظافة ، يجب أن تخضع غرف التنظيف للاختبار الروتيني والمراقبة. وهذا يشمل:

● اختبار عدد الجسيمات: لضمان تلبية جودة الهواء مع المعايير المطلوبة.

● فحص المرشح: ضمان عمل مرشحات الهواء بشكل صحيح.

استراتيجيات الصيانة طويلة الأجل

الصيانة المستمرة ضرورية للحفاظ على عمل غرفة النظافة بكفاءة. ويشمل ذلك بروتوكولات التنظيف العادية ، وصيانة HVAC ، وفحص المعدات.

معالجة التغييرات في العملية أو التكنولوجيا

مع تطور التكنولوجيا والعمليات ، قد تحتاج إلى تعديل غرف النظافة. يتيح ضمان المرونة في التصميم هذه التغييرات دون المساس بالنظافة.

الخلاصة: بناء غرفة تنظيف ناجحة

يتطلب التصميم والبناء الناجحين لغرفة التنظيف التخطيط الدقيق والالتزام الصارم بمعايير الصناعة. يجب موازنة العوامل الرئيسية مثل النظافة والتخطيط وتدفق الهواء لإنشاء بيئة متوافقة وفعالة. من خلال التعاون مع الخبراء والبقاء متماشين مع إرشادات الصناعة ، يمكن للشركات ضمان نجاح غرفة النظيف على المدى الطويل.

توفر منتجات Amber حلولًا فريدة لتلبية هذه الاحتياجات ، مما يوفر القيمة من خلال ضمان الامتثال والكفاءة في تصميمات غرفة النظافة وبناءها. مع خبرتهم ، يمكن للشركات بناء غرف نظافة تلبي أعلى المعايير.

التعليمات

س: ما هو تصميم غرفة النظافة والبناء؟

ج: يتضمن تصميم غرفة التنظيف وبناءها إنشاء بيئات خاضعة للرقابة تلبي معايير نظافة صارمة. ويشمل التخطيط للتخطيط وتدفق الهواء والمواد والصيانة المستمرة لضمان الامتثال لمعايير الصناعة.

س: لماذا تصميم غرفة التنظيف مهم؟

ج: تصميم غرفة التنظيف أمر بالغ الأهمية للحفاظ على جودة المنتج وتلبية المعايير التنظيمية. تقلل غرفة التنظيف المصممة جيدًا من مخاطر التلوث وتضمن الكفاءة التشغيلية.

س: كيف يمكنني تحديد فئة غرفة التنظيف اليمنى؟

ج: تعتمد فئة غرفة النظافة على صناعتك ومستوى النظافة المطلوب. تعتبر غرف التنظيف من الدرجة العليا ، مثل ISO 5 ، ضرورية للعمليات الحساسة ، في حين أن الطبقات الدنيا قد تكون كافية للتطبيقات الأقل أهمية.

س: ما هي الاعتبارات الرئيسية في تصميم غرفة النظافة وبناءها؟

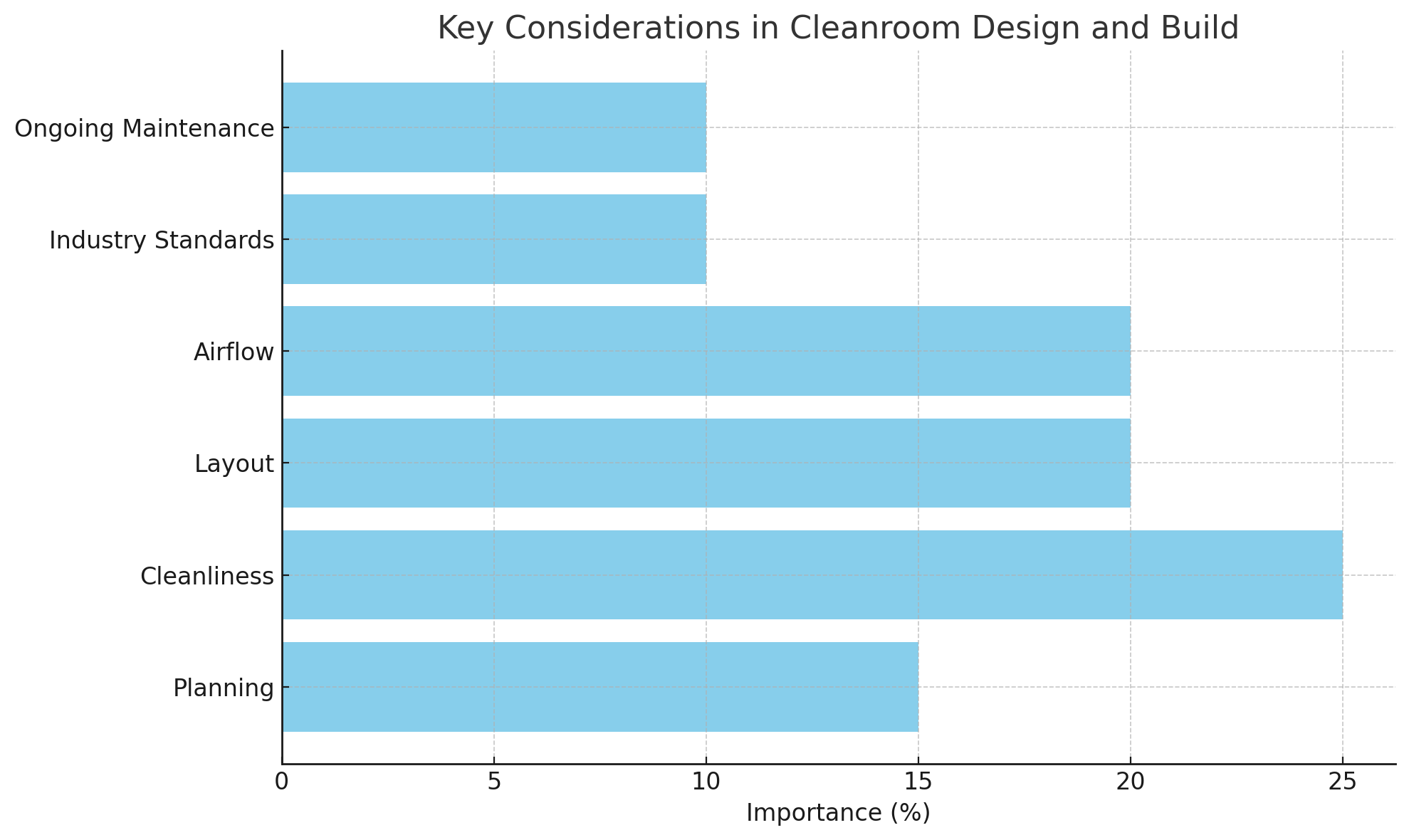

ج: تشمل الاعتبارات الرئيسية النظافة والتخطيط وتدفق الهواء وأنظمة HVAC والامتثال لمعايير الصناعة. يضمن تحقيق التوازن بين هذه العناصر أن الغرفة النظيفة تلبي الاحتياجات التشغيلية والمتطلبات التنظيمية.

س: كم يكلف بناء غرفة تنظيف؟

ج: تختلف تكلفة تصميم غرفة التنظيف وبناءها اعتمادًا على عوامل مثل الحجم ، ومستوى النظافة المطلوب ، واللوائح الخاصة بالصناعة. يمكن أن يساعد تقييم الاحتياجات التفصيلية في تقدير التكلفة الإجمالية.

س: كم من الوقت يستغرق تصميم وبناء غرفة تنظيف؟

ج: يعتمد الجدول الزمني لتصميم غرفة التنظيف والبناء على التعقيد والمتطلبات. عادة ، قد يستغرق الأمر عدة أشهر من التخطيط إلى البناء وإصدار الشهادات.

س: كيف يمكنني الحفاظ على غرفة تنظيف بعد أن تم بناؤها؟

ج: تشمل الصيانة المستمرة الاختبار الروتيني ، ومراقبة جودة الهواء ، واستبدال المرشح ، وبروتوكولات التنظيف لضمان بقاء غرفة النظافة المتوافقة والوظيفية.
